- 45°および90°エルボ（当社SKU FP-45Ti）

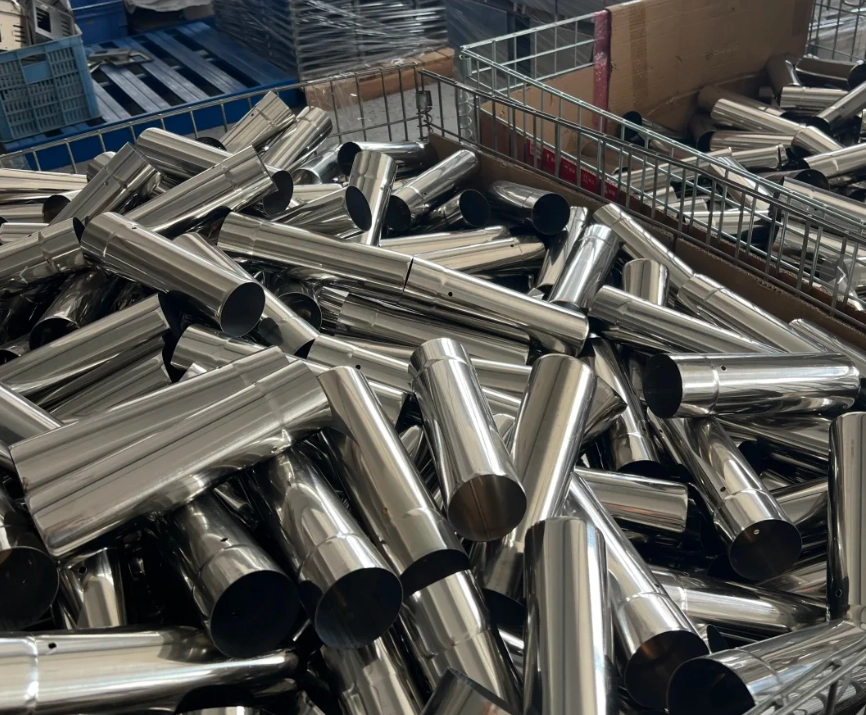

- 2.1mストレートパイプキット FP-21Ti
- 耐熱シリコーンシーラント 600 °C
- シャーピー + 120 mm ホールソー（金属用）
- パイプ継ぎ目用のローラーまたはドライバー
- 革手袋（ポリエステル製は不可）
------------------------------------------------
2. 安全第一 – インストールしてはいけない場合
- 風速 >25 km/h⁻¹ – パイプの傾きの危険
- ポリエステルキャンバス <400 °C 定格 – アラミドジャックに切り替え
- 屋内倉庫 - 換気しないと一酸化炭素が蓄積される
------------------------------------------------
3. 適切なパイプ径の選択
ルール: 1kW には ≈8cm² の出口面積が必要です。
5kWストーブ → ∅60mmパイプ（28cm²）
9kWストーブ → ∅75mmパイプ（44cm²）
不一致により効率が 12 % 低下し、CO が増加します。
------------------------------------------------

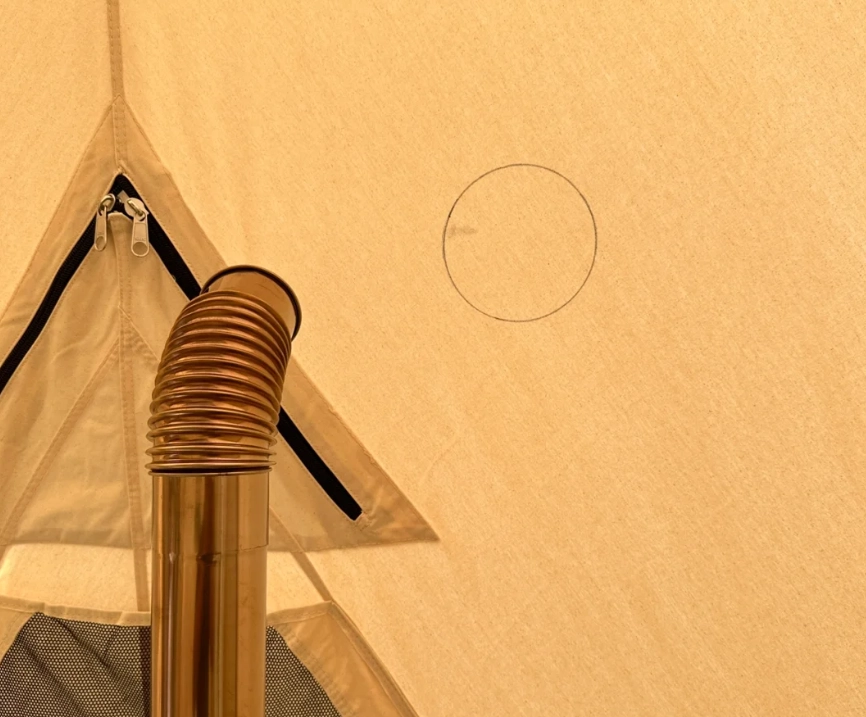

4. ストーブジャックのマーキングと切断
ステップ 1: テントを張り、ガイラインを引きます。
ステップ2：頂上から45°の上り勾配（雨滴が優勢な方向）を測定します。中心に印を付けます。
ステップ 3: ∅75 mm のパイプを 120 mm のホールソーで切ります。カラーリベット用に 5 mm のエッジを残します。
ステップ 4: 切り口の周りに耐火アラミド パッチ (FP-KIT に含まれています) を縫い付けて、ほつれを防止します。
------------------------------------------------

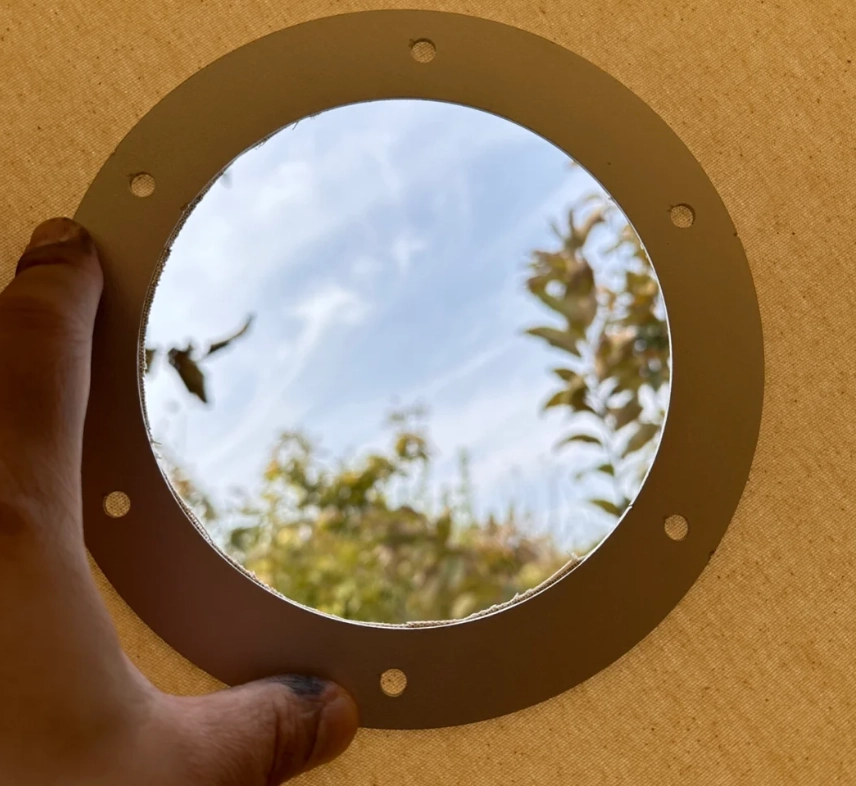

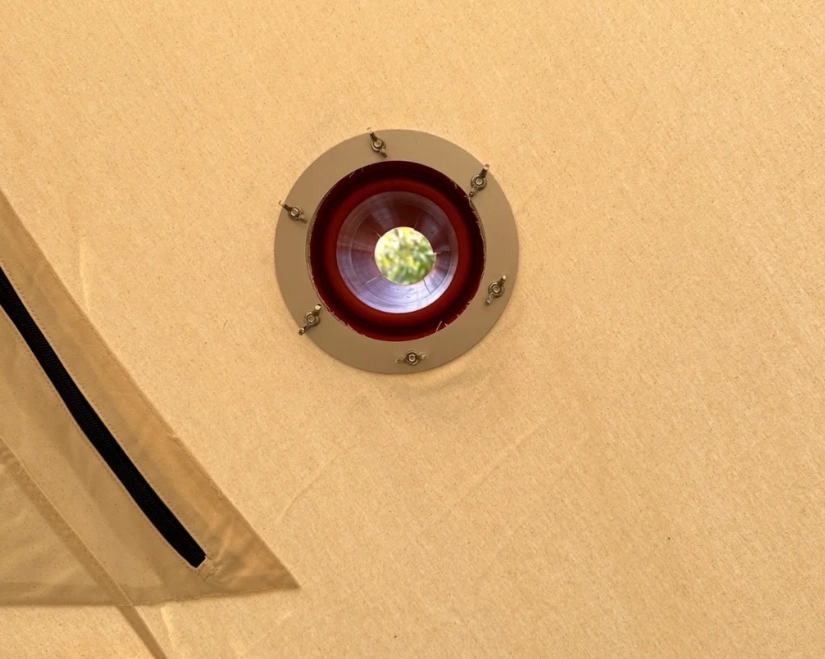

5. 首輪の封印（ビデオ45秒）
- キャンバス地にステンレスカラーを通します。
- バックフランジ 15 mm、リベット 6 個。
- 両側に 6 mm ビーズの耐熱シリコンを塗ります。
- パイプを挿入する前に30分間硬化させます。
|
|
|
|
------------------------------------------------

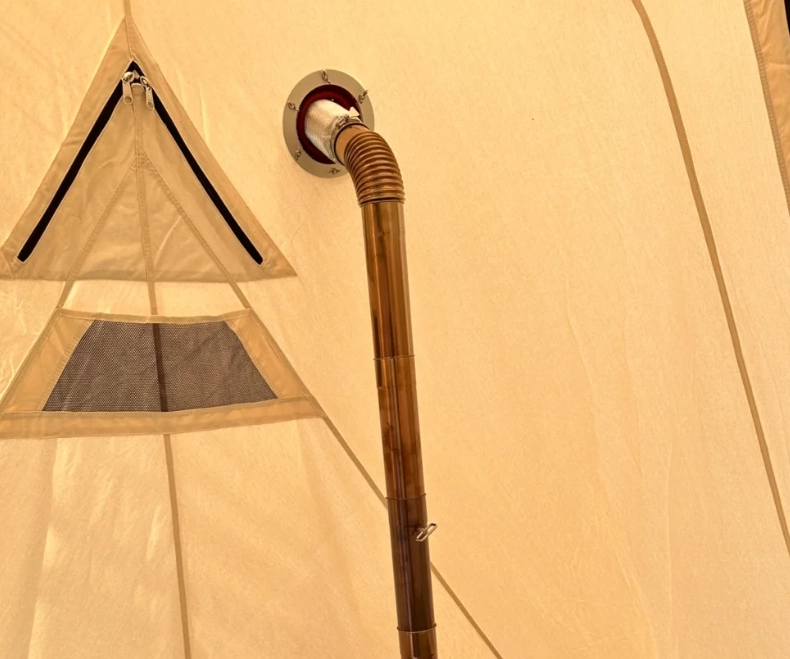

6. パイプセクションの組み立て
ヒント: 各ジョイントを最低 30 mm 重ね合わせると、ドラフトが固定され、安定性が向上します。
レーザーエッチングされたアライメント ラインにより、常に 0° のねじれが保証されます (2025 年更新)。
ロールロックの継ぎ目が風と反対側を向いている → クレオソートの滴りが 7 % 減少します。
------------------------------------------------
7. スパークアレスターとレインキャップの取り付け
0.8 mm のメッシュは 0.7 mm を超える燃えさしの 95 % を捕捉します。
レイン キャップのヒンジは、熱いガスが垂直に排出されるように 110° 開く必要があります。これにより、ドアが開いたときに「逆噴射」が防止されます。
------------------------------------------------

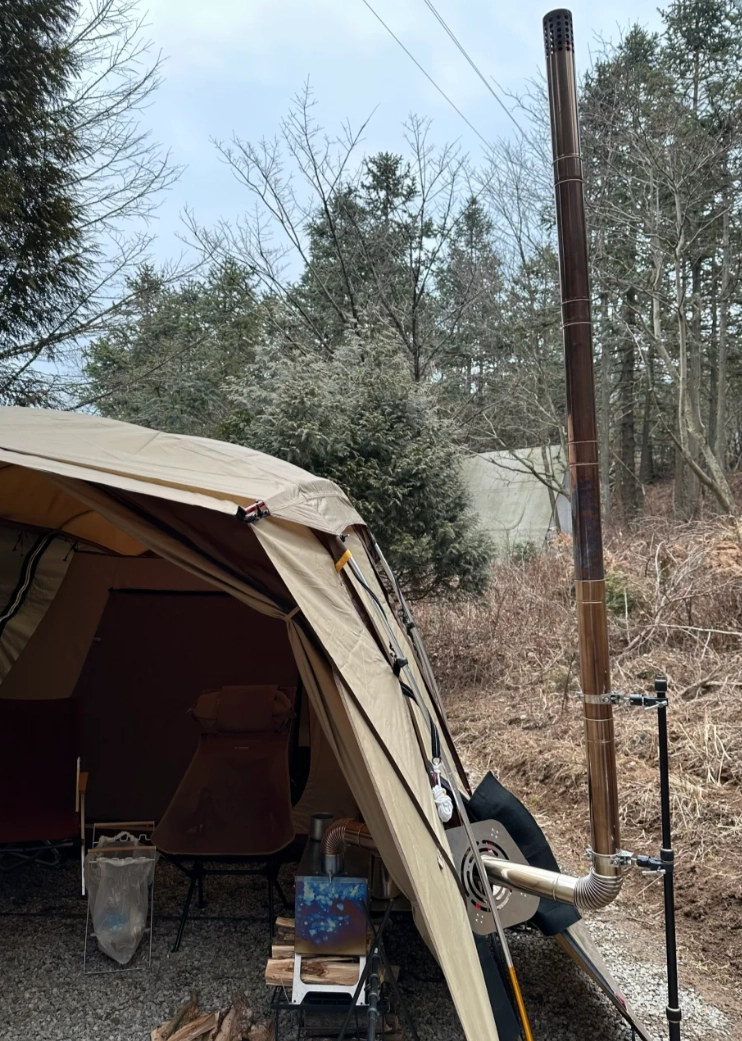

8. ガイラインと風防
2 mm のケブラーコード、120° 間隔、張力 15 N を使用します。
3時間後にキャンバスを疲労させるパイプの揺れを防止します。
スプリング クリップ (付属) を追加 - 40 N の突風でコードが解放され、テント生地を保護します。
------------------------------------------------
9. 初回バーンインテスト
0.5 kg の焚き付けに火をつけ、ダンパーを 100 % 開きます。
目標: 表面温度 250 °C、20 分 – シリコンを重合し、ガスケットのメモリを設定します。
テント内の CO 警報 <50 ppm = 合格。
------------------------------------------------
10. メンテナンスと梱包
- パイプを軽く叩いてフライアッシュを捨てます。
- 内側を酢を含ませた布で拭いて乾かし、25×8cmの束に巻きます。
- Ti チューブ バッグに保管 - 重量 90 g、DDP 価格 12 ドル。
------------------------------------------------
11. よくある間違い
- ジャッキの角度が間違っている → 雨がコンロの上に落ちる
- オーバーラップがない → 300℃でパイプが分離する
- ポリエステル糸 → 溶けて穴が広がる
------------------------------------------------
12. 交換部品の注文 DDP
エルボ単体、ガスケット、または2.1mキット全体をご注文の場合、米国/EUへのDDP配送は5～7日で承ります。卸売りは最低50セットから承ります。FOBまたはDDP（Amazon FBA）も承ります。
